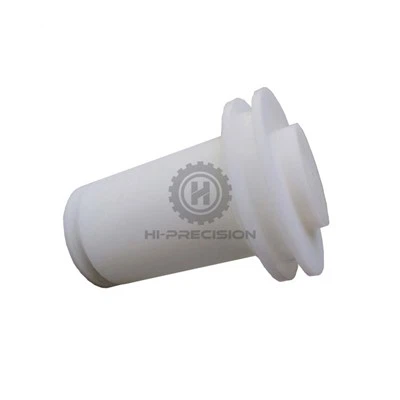

У сфері точного виробництва токарна обробка з ЧПК є основним процесом для виготовлення осесиметричних деталей, що обертаються. Механічна обробка закритих частин-деталей із вбудованим торцевим закриттям або кришкою, як-от певні клапани, гідравлічні фітинги чи нестандартні кріпильні елементи-представляє певний набір проблем і вимагає ретельного планування процесу. У цій статті викладено ключові технічні міркування, стратегії обробки та заходи контролю якості, необхідні для успішного виробництва високо-якісних деталей за допомогою токарної обробки з ЧПУ.
1. Аналіз деталей і планування процесу
Визначальною особливістю деталей із кришкою є закритий кінець, що виключає можливість обробки з протилежного боку в одній установці. Це вимагає детального аналізу допусків на розміри, геометричних допусків (наприклад, концентричності, циліндричності отвору до зовнішнього діаметра) і вимог до обробки поверхні як внутрішніх, так і зовнішніх характеристик. Вибір матеріалу-чи то алюмінієві сплави, як-от 6061-T6, нержавіючі сталі, як-от 303 або 316, або конструкційні пластики, як-от PEEK, безпосередньо впливає на параметри різання, вибір інструменту та стратегію охолодження.
Надійний технологічний лист має першочергове значення. Він повинен визначати послідовність операцій, зазвичай починаючи з облицювання та центрування з відкритого кінця, щоб встановити точну базу. Критичним кроком є механічна обробка внутрішніх деталей (отвір, різьба, канавки) перед формуванням зовнішнього профілю та секції кришки. Ця послідовність забезпечує стабільність і забезпечує точну внутрішню обробку, в той час як заготовка має максимальну матеріальну підтримку.
2. Стратегії кріплення та інструментів
Безпечне утримання на роботі має вирішальне значення. Для початкових операцій часто достатньо стандартних 3-кулачкових патронів. Для завершення зовнішньої геометрії кришки та досягнення щільної концентричності може знадобитися використання цангового патрона або спеціальної оправки, яка зачепить точно оброблений отвір. Це мінімізує биття та гарантує, що деталі ковпака концентричні до внутрішньої осі.
Вибір інструменту вимагає особливої уваги. Для внутрішнього розточування та нарізання різьблення необхідні подовжені твердосплавні пластини ISO з позитивними передніми кутами та достатнім зазором, щоб досягти глибокого обмеженого простору біля торця з кришкою. Тримачі VDI забезпечують жорсткість револьверних головок з ЧПК. Для підрізання або обробки внутрішнього кута, де свердловина стикається з кришкою, можуть знадобитися спеціальні інструменти для канавок або спеціальні -інструменти. Для зовнішнього точіння купола ковпака часто використовуються програмовані задні бабки з ЧПК або живі центри для підтримки під час профілювання, щоб запобігти прогину.
3. Параметри обробки та оптимізація циклу
Параметри різання повинні бути адаптовані до матеріалу та геометрії елементів. Наприклад:
- Для чорнової обробки нержавіючої сталі 316: швидкість різання (Vc) ≈ 120-150 м/хв, швидкість подачі (f) ≈ 0,15-0,25 мм/об.
- Для обробки алюмінію 6061: Vc ≈ 250-350 м/хв, f ≈ 0,05-0,1 мм/об.
Системи охолоджуючої рідини під високим{0}}тиском (HPC) дуже корисні. Вони ефективно видаляють стружку з глибоких отворів, запобігають повторному різанню стружки та збільшують термін служби інструменту, особливо в матеріалах, схильних до утворення стружки. Оптимізація часу циклу передбачає збалансування чорнових і фінішних проходів, використання постійного контролю швидкості поверхні (G96) для стабільної обробки та впровадження ефективних циклів стружко-дроблення.
4. Забезпечення якості та метрологія
Перевірка після-механічної обробки-не підлягає обговоренню. Критичні розміри перевіряються за допомогою цифрових штангенциркулів і мікрометрів. Внутрішні діаметри та канавки вимірюються за допомогою калібрів або КІМ (координатно-вимірювальних машин). Концентричність між внутрішнім отвором і зовнішнім діаметром кришки є ключовим показником, який часто перевіряють за допомогою циферблатного індикатора на V-блоці або, точніше, за допомогою КІМ. Шорсткість поверхні вимірюється профілометром відповідно до стандарту ISO 4287. Для різьбових деталей використовуються різьбоміри (Go/No-Go) або оптичні компаратори.
TheCNC точені деталі з кришкамице складна програма, яка вимагає інтегрованого досвіду в проектуванні процесів, оснащенні інструментами та машинному програмуванні. Успіх залежить від логічної послідовності операцій, жорсткого кріплення для протидії внутрішньому дисбалансу обробки та стратегічного використання спеціалізованих інструментів для доступу до обмежених геометрій. Дотримуючись чітких процедур налаштування, оптимізуючи дані різання та впроваджуючи сувору перевірку розмірів, виробники можуть постійно виготовляти ці складні деталі відповідно до суворих специфікацій, забезпечуючи надійність і продуктивність у кінцевому -використанні. Для фахівців із закупівель розуміння цих технічних нюансів є життєво важливим для оцінки можливостей постачальника та забезпечення якості деталей.
